Hvordan påvirker væsketemperaturen nulpunktsstabiliteten- af et elektromagnetisk flowmåler?

En kunde sendte os engang et trenddiagram fra en kemikaliedoseringslinje, der viste en flowmåleraflæsning, der krøb opad med næsten 0,3 % af fuld skala over et enkelt produktionsskift - med lukkede ventiler og nul faktisk flow. Anlægget havde allerede udelukket problemer med jordforbindelse og luftbobler. Hvad de ikke havde taget højde for, var, at væsketemperaturen i den linje svingede med næsten 15 grader mellem batcherne, og det sving alene var nok til at trække nulpunktet væk fra basislinjen.

Dette er et mere almindeligt problem, end folk forventer, og det er værd at forstå ordentligt, før du stirrer på et lignende diagram og spekulerer på, hvad der er galt med dit måler.

Hvad nul-punktstabilitet faktisk betyder

Nulpunktet er den aflæsning, som en flowmåler frembringer, når der virkelig ikke er nogen væske, der bevæger sig gennem den. I en ideel verden sidder det tal på nøjagtig nul og bliver der. I praksis driver den - nogle gange i et hår, nogle gange nok til at afskaffe fakturerings-kvalitetsmåling eller en stramt kontrolleret doseringsproces.

Nul-punktsstabilitet betyder mest i applikationer, hvor lave flowhastigheder har reelle konsekvenser: kemikaliedosering, mad- og drikkevareinddeling, spildevandsbehandling og måling af depottransfer. En måler, der er helt i orden ved høj flow, kan stadig forårsage dyre problemer, hvis dens nulpunkt vandrer under inaktive perioder eller langsomme-flowfaser.

Det er også et af de sværere problemer at fange tidligt, fordi et nul-punktsskift ofte ser identisk ud med en rigtig langsom lækage eller en ventil, der ikke sidder helt fast. Vedligeholdelsesteams bruger ofte timer på at jagte en mekanisk fejl, før nogen kontrollerer, om væsketemperaturen på tidspunktet for den sidste kalibrering svarer til den temperatur, som processen rent faktisk kører på nu.

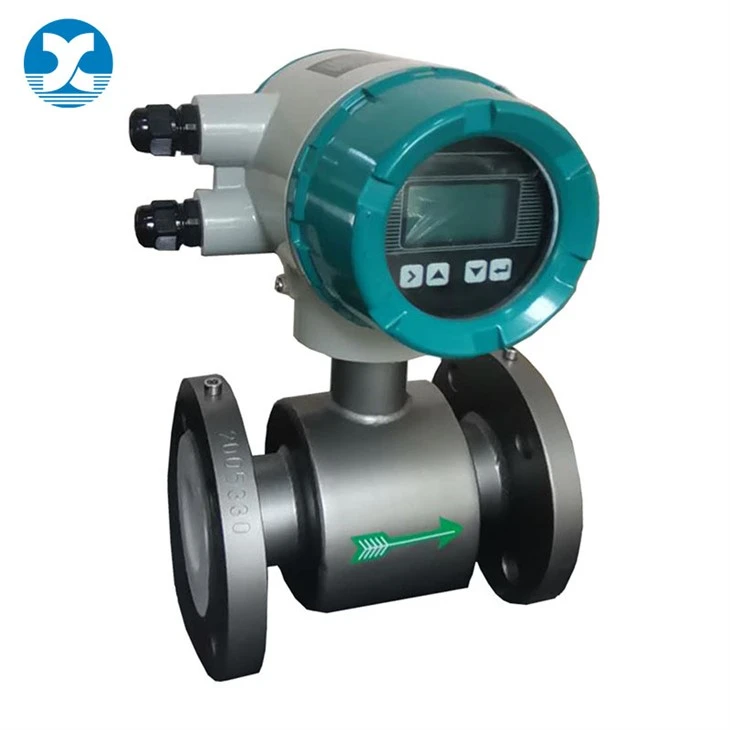

Magnetic Flow Meter

Hvordan en elektromagnetisk flowmåler måler flow

Arbejdsprincippet er Faradays lov om elektromagnetisk induktion. En spole inde i måleren genererer et magnetfelt hen over røret. Når ledende væske bevæger sig gennem det felt, inducerer det en spænding mellem to elektroder, og den spænding er direkte proportional med væskens hastighed. Ingen bevægelige dele, ingen hindring i strømningsvejen -, hvilket er en stor del af, hvorfor disse målere er populære til vand, spildevand og mange proceskemikalier.

Fangsten er, at denne målekæde har flere led, og væsketemperaturen kan stille og roligt forstyrre mere end én af dem på én gang.

Trevejs temperatur forstyrrer nulpunktet

Uoverensstemmende udvidelse mellem foring og elektroder

Rørforingen og elektroderne er normalt lavet af forskellige materialer, og de udvider eller trækker sig ikke sammen med samme hastighed, når temperaturen ændres. Hvis foringen udvider sig hurtigere end elektrodemonteringen, lægger det mekanisk belastning på elektroderne og kan flytte deres position med en meget lille, men målbar mængde. Den lille bevægelse ændrer, hvordan elektroderne sidder i forhold til magnetfeltet, og den inducerede spænding skifter sammen med den - selv med væsken, der står helt stille.

Ændringer i væskeledningsevne

De fleste ledende væsker bliver mere ledende, når temperaturen stiger. Da flowmålerens signal afhænger af væsken, der fungerer som en bevægelig leder i magnetfeltet, kan enhver ændring i denne ledningsevne ændre den inducerede spænding uafhængigt af den faktiske strømningshastighed. En væske, der opvarmes midt i-processen, kan derfor få måleren til at rapportere en lille ikke-nul aflæsning under, hvad der burde være en statisk, ingen-flowtilstand - en af de hyppigere dokumenterede årsager til nul-punktsdrift i fejlfindingsvejledninger i felten.

Spole og elektronikdrift

Excitationsspolen, der genererer magnetfeltet, har sin egen modstand, og modstanden ændrer sig med temperaturen. Et skift i spolemodstanden ændrer styrken af magnetfeltet, hvilket ændrer den inducerede spænding, som elektroderne optager. Derudover er forstærkerne og-signalbehandlingselektronikken inde i senderhuset selv temperaturfølsomme-; komponenter som operationsforstærkere og A/D-konvertere kan opleve forstærkningsskift og forspændingsdrift, når omgivelses- eller procestemperaturen bevæger sig, og disse små elektroniske fejl bliver forstærket nedstrøms til et synligt nulskift.

Et felteksempel

En mellem- kemisk behandlingsoperation kørte enelektromagnetisk flowmålerpå en varm opløsningslinje, hvor batchtemperaturerne varierede med ca. 10-15 grader afhængigt af det produkt, der køres. Operatører bemærkede, at flowtælleren blev ved med at akkumulere små mængder natten over, selv med alle ventiler bekræftet lukkede. Selve måleren var ikke defekt - nulpunktet fulgte simpelthen væskens temperaturkurve gennem hver batch-cyklus.

Rettelsen indebar ikke udskiftning af måleren. Skift til en sender med aktiv temperaturkompensation kombineret med en gen-nulprocedure udført ved væskens faktiske driftstemperatur i stedet for ved omgivende butikstemperatur, bragte driften ned til et godt stykke inden for den specificerede tolerance. Lektionen, der holdt fast i fabrikkens team: Et nul-punktstjek udført på en kold, statisk bænk fortæller dig ikke meget om, hvordan måleren vil opføre sig, når procesvæsken er ved at blive varm.

Hvordan producenter designer omkring temperaturdrift

Matchede termiske ekspansionsmaterialer

Parring af foring og elektrodematerialer med lignende termiske ekspansionskoefficienter reducerer den mekaniske belastning, der får elektrodepositionen til at skifte. Dette er i vid udstrækning en beslutning om design-, og derfor er valget af foringsmateriale (PTFE, PFA, gummi, keramik og så videre) værd at spørge om, når du angiver en måler til en bred-svingtemperaturapplikation.

Lav-frekvent, kvadratisk-bølge excitation

Ældre sinus--bølge- og konstant-strømexcitationsdesign er mere tilbøjelige til nuldrift end de lav-firkantbølge--magnetiseringssystemer, der nu er standard i de fleste industrielle målere. Periodisk vending af excitationsstrømmens polaritet og sampling af signalet ved hver fast værdi hjælper med at udligne langsom-bevægende interferens, inklusive nogle temperatur-drevne effekter, hvilket er en stor del af grunden til, at denne excitationsmetode blev industriens standard for stabilitets-følsomme applikationer.

Indbygget-temperaturkompensation

Mange sendere inkluderer nu en temperatursensor og en kompensationsalgoritme, der justerer outputtet baseret på-realtidsprocestemperatur, der korrigerer for ledningsevnen og den elektroniske drift beskrevet ovenfor, før aflæsningen nogensinde når displayet eller kontrolsystemet.

Installationspraksis, der reducerer problemet

Jordingskvalitet, elektrodetilsmudsning og omstrejfende elektromagnetisk interferens er alle sammensat, uanset hvilken temperatur-relateret drift allerede er til stede, så en korrekt installation - solide jordingsringe, tilstrækkelige lige-rørstrækninger og afskærmning fra stærke elektromagnetiske kilder - gør enhver temperaturkompensation, som måleren har, faktisk udfører sit arbejde effektivt.

Hvad det betyder, hvis du angiver en flowmåler

Hvis din proces involverer væsketemperaturer, der svinger meningsfuldt under drift - batchopvarmning, sæsonbestemte omgivende skift eller en varm/kold produktskifte -, er det værd at stille leverandøren tre direkte spørgsmål, før du bestiller:

Hvilken excitationsmetode bruger denne måler, og er den vurderet til stabilitet på tværs af det temperaturområde, du rent faktisk vil se?
Inkluderer senderen aktiv temperaturkompensation eller kun fast-temperaturkalibrering?
Hvad er den anbefalede nulpunktskalibreringsprocedure-, og skal den udføres ved procestemperatur i stedet for omgivelserne?

En måler, der er nøjagtig på et spec-ark ved 20 grader, er ikke nødvendigvis nøjagtig ved 45 grader , og afstanden mellem disse to tal er præcis der, hvor nul-afdriftsproblemer har en tendens til at gemme sig.

FAQ

Kan nul-punktsdrift rettes med genkalibrering alene?

Nogle gange, men genkalibrering ved den forkerte temperatur nulstiller bare fejlen i stedet for at fjerne den. Hvis afdriften er temperatur-drevet, skal rettelsen adressere kompensation eller installationsforhold, ikke kun en-nuljustering.

Hvor meget temperaturændring er nok til at forårsage et mærkbart nulskift?

Det afhænger af målerens design og væsken, men udsving i intervallet 10-20 grader er almindeligvis nok til at producere en målbar drift i meter uden aktiv temperaturkompensation, især ved lave strømningshastigheder.

Påvirker dette alle elektromagnetiske flowmålere lige meget?

Nej. Målere med matchende foring/elektrodematerialer, firkantet-bølgeexcitation og indbygget-temperaturkompensation er væsentligt mere modstandsdygtige over for temperatur-drevet nuldrift end ældre eller lavere-designs.

Er nul-punktsdrift det samme som kalibreringsdrift?

Ikke helt. Kalibreringsafdrift refererer til, at målerens overordnede nøjagtighed skifter over dets måleområde, mens nul-punktsdrift specifikt påvirker nul-grundlinien. En måler kan have en stabil kalibrering alle steder undtagen ved nul.

Skal måleren gen-nulstilles ved omgivelsestemperatur eller procestemperatur?

Procestemperatur, når det er muligt. At nulstille en måler på en kold bænk og derefter installere den på en hotline er en af de mere almindelige - og undgåelige - årsager til de driftklager, vi ser.

Gør rørstørrelse eller strømningshastighed temperatur-drevet drift værre?

Ikke direkte, men større-diametermeter med større elektrodeoverfladearealer kan være noget mere følsomme over for den form for mekanisk belastning, der er beskrevet ovenfor, da der er mere materiale involveret i udvidelsen. Det er endnu en grund til at kontrollere excitationsmetoden og kompensationsdesignet på større installationer i stedet for at antage, at en mindre målers spec-ark gælder i skala.

Afsluttende tanker

Temperatur-relateret nul-punktsdrift er ikke en defekt så meget som et fysikproblem, som bedre design og korrekt installation kan håndteres ned til et ikke-problem. Mekanismen løber gennem tre kanaler - mekanisk belastning på elektroderne, væskeledningsevneforskydninger og drift inde i spolen og elektronikken - og alle tre reagerer godt på den rigtige kombination af materialer, excitationsmetode og kompensationskredsløb.

Hvis din proces kører væsker over et bredt temperaturområde, og du ikke er sikker på, at den aktuelle måler - eller den, du er ved at bestille -, er bygget til at håndtere det, så send os procesdetaljerne (væsketype, temperaturområde, rørstørrelse og anvendelse), og vi kan hjælpe dig med at matche den rigtige specifikation, før det bliver et feltproblem. Kontakt vores team for en anbefaling.
